鍋爐特性描述
※爐體設計和制造采用三回程、濕背式。爐膽可設計為波形膽，可減少熱膨脹產生的應力，也增加了剛度，增強了煙氣擾動，提高熱效率，增加了輻射受熱面。
※結構優化設計，煙氣流程長，輻射和對流傳熱面充足，煙氣擾動強，傳熱效果好。
※配置優質的進口燃燒機（低NOx型燃燒器），燃燒充分，煙氣中的有害成份低于標準（NOx排放量低于 400MG/NM3),屬于環保產品。有燃?xì)鈮毫Σ蛔愫托孤﹫?bào)警。
※控制功能豐富，操作界面人性化，全中文界面，較好的人機對話方式。
※應用的數字化微電腦控制技術，可遠程監控燃燒過程，采用性能可靠的進口元件，有多重聯鎖保護。
※可增設通訊接口和打印鍋爐運行參數，并可設計安裝多臺鍋爐的計算機遠程集中控制系統。
※有專門的指示燈，各部件一目了然，有自動檢漏防止因泄漏造成事故。
※可增設冷凝換熱器或空氣預熱器，以而提高鍋爐熱效率，增設后鍋爐效率可提高到95%以上。

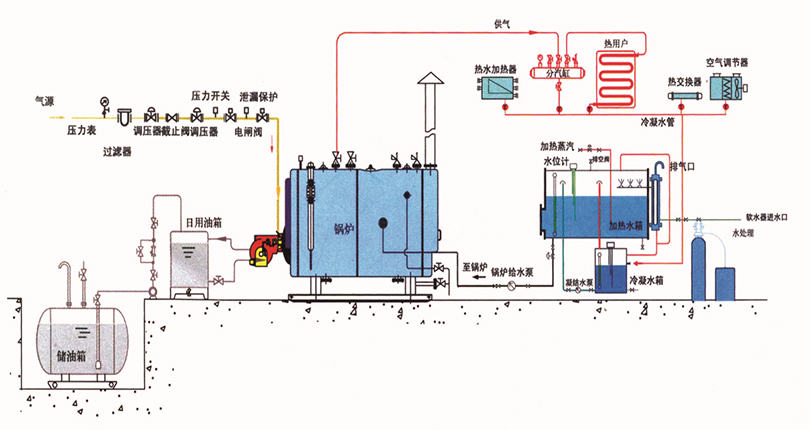

安裝系統示意圖
技術參數
參數\型號
|
WNS0.5
0.7/1.0
-Y(Q)
|
WNS1.0
0.7/1.0
-Y(Q)
|
WNS1.5
1.0/1.25
-Y(Q)
|
WNS2
1.0/1.25
-Y(Q)
|
WNS3
1.0/1.25
-Y(Q)
|
WNS4
1.0/1.25/1.6
-Y(Q)
|
WNS5
1.0/1.25/1.6
-Y(Q)
|
WNS6
1.0/1.25/1.6
-Y(Q)
|
WNS8
1.0/1.25/1.6
-Y(Q)
|
WNS10
1.25/1.6
-Y(Q)
|
WNS15
1.25/1.6
-Y(Q)
|
額定蒸發量
|
t/h
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
5 |
6 |
8 |
10 |
15
|
鍋爐熱效率
|
%
|
90-95.5
|
工作壓力
|
MPa
|
0.7/1.0
|
0.7/1.0
|
1.0/1.25
|
1.0/1.25
|
1.0/1.25
|
1.0/1.25/1.6 |
1.0/1.25/1.6 |
1.0/1.25/1.6 |
1.0/1.25/1.6 |
1.25/1.6 |
1.25/1.6
|
總發熱量
|
104kCal
|
30
|
60
|
90
|
120
|
180
|
240 |
300 |
360 |
480 |
600 |
900
|
蒸汽出口
|
DN(mm)
|
40
|
50
|
65
|
65
|
80
|
100 |
125 |
125 |
150 |
150 |
200
|
進水口
|
DN(mm)
|
40
|
40
|
40
|
40
|
40
|
40 |
50 |
50 |
65 |
65 |
65
|
排污口
|
DN(mm)
|
40
|
40
|
50
|
50
|
50
|
65 |
65 |
65 |
65 |
65 |
65
|
安全閥
|
DN(mm)
|
40
|
2×40
|
2×40
|
2×40
|
2×40
|
2×50 |
40/80 |
40/80 |
40/80 |
50/80 |
2×80
|
煙囪
|
mm
|
250
|
350
|
400
|
450
|
550
|
550 |
550 |
600 |
700 |
750 |
1000
|
外形尺寸
|
長
|
mm
|
2930
|
3640
|
4100
|
4250
|
5300
|
5700 |
6680 |
7430 |
8130 |
8600 |
9208
|
寬
|
mm
|
1700
|
2360
|
2360
|
2380
|
2620
|
2730 |
2980 |
3290 |
3490 |
3690 |
4090
|
高
|
mm
|
1720
|
1918
|
2400
|
3250
|
3250
|
3350 |
3400 |
3460 |
3700 |
4150 |
4620
|
燃料消耗量
|
輕柴油
|
kg/h
|
33
|
66
|
99
|
132
|
198
|
264 |
330 |
396 |
528 |
660 |
990
|
重油
|
kg/h
|
35
|
70
|
105
|
140
|
210
|
280 |
350 |
420 |
560 |
700 |
1050
|
城市煤氣
|
Nm3/h
|
85
|
170
|
255
|
340
|
510
|
680 |
850 |
1020 |
1360 |
1700 |
2550
|
天然氣
|
Nm3/h
|
40
|
80
|
160
|
160
|
240
|
320 |
400 |
480 |
640 |
800 |
1200
|
石油液化氣
|
Nm3/h |
15
|
30
|
45
|
60
|
90
|
120 |
150 |
180 |
240 |
300 |
450
|
電壓
|
V |
220/380
|
總耗電量
|
kW
|
1.4
|
3.3
|
4.4
|
4.8
|
11/12
|
11/12 |
17 |
25/27/29 |
26/28/33
|
37 |
42
|
運輸重量
|
t
|
3.2/3.5
|
4.2/4.5
|
5.1/5.5
|
6.1/6.3
|
7.9/8.5
|
9.5/10/11
|
11.8/12.6/14 |
15.6/16/16.2 |
16.7/17.2/17.8 |
20.2/21.2
|
30.7/31.4
|
上述參數僅供參考，產品以實物為準，如有變動，恕不另行通知
計算用燃料低位發熱量:天然氣:8500 KCAL/NM3城市煤氣:4000 KCAL/NM3 石油液化氣:22500 KCAL/NM3 輕柴油:10300 KCAL/KG 重油: 9800 KCAL/KG |
