鍋爐特性描述
※DZL快裝水管蒸汽或熱水鍋爐采用單鍋筒縱式，雙集箱快裝布置，結構緊湊，中心對稱，絞龍式出灰渣結構。

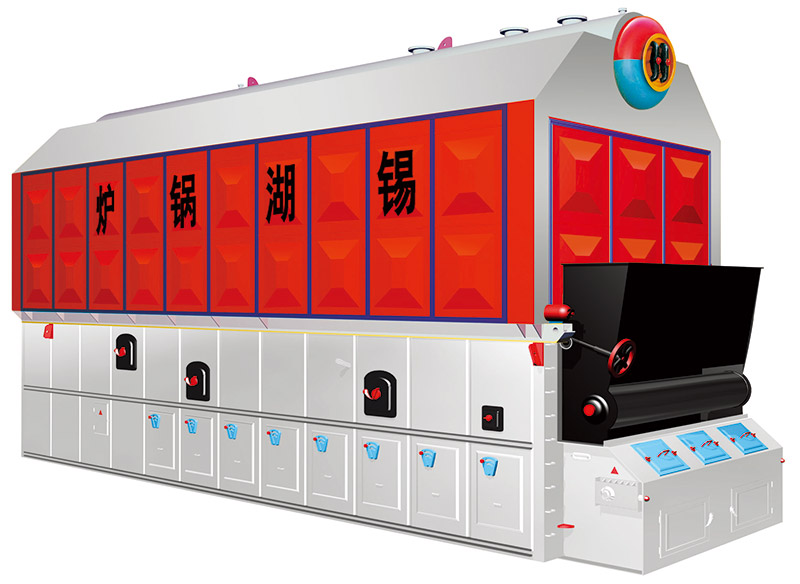

※SZL采用雙鍋筒縱置式結構，組裝式水管蒸汽或熱水鍋爐，該種產品分上下兩大部件組裝出廠。設計合理結構緊湊、美觀大方、熱效高、出力足。
※燃燒設備采用新型鱗片式爐排，前后軸出廠前經嚴密的平行度和對角線檢查，運轉可靠，調整方便。
※尾部煙道設有省煤器，提高鍋筒進水溫度，降低排煙溫度，減少了排煙損失。
※鍋爐主體嚴格按照《鍋爐壓力容器安全監察暫行條例》及《蒸汽鍋爐安全技術監察規程》極其相關標準生產制作、檢驗、品質精良。
※給水可實現自動控制，風室配風可實現遙控調節，具有溫度、壓力、水位保護、安全可靠。
※針對II類或Ⅲ類煙煤設計，可配置二次風旋流助燃裝置，對燃料的充分燃燒和煤的著火極為有利。
※結構緊湊，外形美觀，整體快裝出廠，運輸安裝方便。
DZL/SZL型燃煤蒸汽鍋爐技術參數
參數\型號
|
DZL1
-1.25A II
|
DZL2
-1.25A II
|
DZL4
-1.25A II
|
SZL6
-1.25/1.57A II
|
SZL8
-1.25/1.6A II
|
SZL10
-1.25/1.6A II
|
SZL15
-1.25/1.6A II
|
SZL20
-1.25/1.6A II
|
額定蒸發量
|
Mw.H
|
1
|
2
|
4
|
6
|
8
|
10
|
15
|
20
|
工作壓力
|
Mpa
|
0.8
|
1.0
|
1.25
|
1.25
|
1.25
|
1.25
|
1.25
|
1.25
|
設計熱效率
|
%
|
79
|
79
|
79
|
80
|
81
|
81
|
81
|
81.5
|
適用煤種
|
|
II類煙煤
|
給水溫度
|
°C |
20
|
20
|
20
|
105
|
105
|
105
|
105
|
105
|
鍋爐受熱面積
|
m2
|
39
|
75.7
|
114.6
|
139.2
|
196.7
|
233.6
|
340.9
|
397
|
省煤器受熱面積
|
m2 |
11
|
16.7
|
38.5
|
130.8
|
157
|
174.4
|
349
|
283
|
爐排面積
|
m2
|
2
|
3.17
|
4.94
|
8.49
|
10.04
|
11.8
|
17.1
|
22.1
|
燃料消耗量
|
kg |
160
|
320
|
640
|
945
|
1134
|
1400
|
2100
|
2784
|
外
形
尺
寸
|
長
|
mm
|
4200
|
5600
|
7480
|
5560
|
6410
|
7190
|
9100
|
11220
|
寬
|
mm
|
1800
|
2600
|
2680
|
2700
|
3160
|
3120
|
3320
|
3140
|
高
|
mm
|
2800
|
3380
|
3940
|
2580
|
3530
|
3520
|
3325
|
3200
|
上體運輸重量
|
t
|
15
|
21
|
33.5
|
16.8
|
19.4
|
21.9
|
28.0
|
39.5
|
外
形
尺
寸
|
長
|
mm
|
5300
|
6000
|
7220
|
7150
|
7846
|
8860
|
10544
|
9950
|
寬
|
mm
|
3900
|
3850
|
4040
|
2600
|
3098
|
3050
|
3300
|
4050
|
高
|
mm
|
4200
|
5000
|
4900
|
1830
|
1830
|
1827
|
2200
|
2300
|
下體運輸重量
|
t
|
12.3
|
20
|
26.7
|
16
|
17.8
|
21.6
|
27.5
|
30.5
|
DZL/SZL型燃煤熱水鍋爐技術參數
參數 \型號
|
DZL0.7-0.7
-0.7
95/70A II
|
DZL1.4-0.7
-0.7
95/70A II
|
DZL2.8
-0.7
95(115)/70A II |
SZL4.2
-1.0/1.25
95(115)/70A II
|
SZL5.6
-1.0/1.25
95(115)/70A II
|
SZL7
-1.0/1.25
95(115)/70A II
|
SZL10.5
-1.0/1.25
95(115)/70A II
|
SZL14
-1.0/1.25
95(115)/70A II
|
額定蒸發量
|
Mw.H
|
0.7
|
1.4
|
2.8
|
4.2
|
5.6
|
7
|
10.5
|
14
|
工作壓力
|
Mpa
|
0.7
|
0.7
|
0.7
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
設計熱效率
|
%
|
79
|
79
|
79
|
80
|
81
|
81
|
81
|
81.5
|
適用煤種
|
|
II類煙煤
|
出水溫度
|
°C |
95
|
95
|
95/115
|
95/115
|
95/115
|
95/115
|
95/115
|
95/115
|
回水溫度
|
°C |
70
|
70
|
70
|
70
|
70
|
70
|
70
|
70
|
鍋爐受熱面積
|
m2
|
38
|
75.7
|
99.15
|
140
|
196.7
|
233.6
|
323
|
390
|
省煤器受熱面積
|
m2 |
-
|
16.7
|
41.7
|
130.8
|
157
|
174.4
|
349
|
283
|
爐排面積
|
m2
|
2
|
3.17
|
4.94
|
8.49
|
10.04
|
11.8
|
17.1
|
22.1
|
燃料消耗量
|
kg |
160
|
320
|
640
|
945
|
1128
|
1398
|
2080
|
2779
|
外
形
尺
寸
|
長
|
mm
|
4200
|
5600
|
7480
|
5560
|
6410
|
7190
|
9100
|
11220
|
寬
|
mm
|
1800
|
2600
|
2680
|
2700
|
3160
|
3120
|
3320
|
3140
|
高
|
mm
|
2800
|
3380
|
3940
|
2500
|
3500
|
3480
|
3325
|
3200
|
上體運輸重量
|
t
|
15
|
21
|
33.5
|
18.2
|
19.1
|
19.8
|
27.0
|
39.0
|
外
形
尺
寸
|
長
|
mm
|
5300
|
6000
|
7000
|
7150
|
7846
|
8860
|
10544
|
9950
|
寬
|
mm
|
3900
|
3850
|
4000
|
2600
|
3098
|
3050
|
3300
|
4050
|
高
|
mm
|
4200
|
5000
|
5000
|
1830
|
1830
|
1830
|
2200
|
2300
|
下體運輸重量
|
t
|
13
|
21
|
23
|
16
|
17.8
|
21.6
|
27.5
|
30.5
|
表中數據如因改型而發生變動恕不預告，產品以實物為準，燃料的熱值不同所計算出來的燃料消耗量亦不一樣，敬請注意。
配套輔機
名稱\型號及參數
|
DZL1-0.7-A II
DZL1-1-A II
|
DZL2-1-A II
DZL2-1.25-A II
|
DZL4-1.25-A II
DZL4-1.57-A II
|
DZL0.7-0.7/95/70-A II
|
DZL1.4-0.7/95/70-A II
|
DZL2.8-0.7/95/70-A II
|
引風機
|
GY1-18 4# 右0°
|
H=2544Pa
Q=4400m3/h
|
GY2-18 4# 右0°
|
H=3340Pa
Q=4400m3/h
|
GY4-18 3# 右0°
|
H=3960Pa
Q=13000m3/h
|
電機 Y132S-4B3
|
N=5.5kW
|
電機 Y60M-4B3
|
N=11kW
|
電機 Y180L-4B3
|
N=22kW
|
鼓風機
|
4-72-3.2A 右315°
|
H=792-1300Pa
Q=1688-3517m3/h
|
GG2-11 No.6.3A
|
H=1450Pa
Q=3100m3/h
|
T4-72-4.5A 右315°
|
H=2539Pa
Q=5780-10010m3/h
|
電機Y90L-2
|
N=2.2kW
|
電機 Y100L-2-4
|
N=3kW
|
電機 Y132S?-2
|
N=7.5kW
|
電動給水泵
|
W2.4-10.5
|
H=105m
Q=2.4m3/h
|
DG6-25×5
|
H=125m
Q=0.63m3/h
|
DG6-25×7
|
H=175m
Q=6.3m3/h
|
電機 Y100L-2
|
N=3kW
|
電機 Y132S1-2
|
N=5.5kW
|
電機 Y132S2-2B3
|
N=7.5kW
|
調速箱
|
GL-5P/II
|
無極調速
|
GL-5P/II
|
無極調速
|
GL-5P/II
|
無極調速
|
電機 YCT112-4A
|
N=0.55kW
|
電機 YCT112-4A
|
N=0.55kW
|
電機 YCT112-4A
|
N=0.55kW
|
出渣器
|
螺旋式
|
-
|
螺旋式
|
-
|
螺旋式
|
-
|
電機Y90S-6
|
N=0.75kW
|
電機Y90S-6
|
N=1.1kW
|
電機Y90L-6
|
N=1.1kW
|
除塵器
|
多管式XTD-1
|
-
|
多管式XTD-2
|
-
|
多管式XTD-4
|
-
|
名稱\型號及參數
|
SZL4-1.25-A II
SZL4-1.25/250-A II
|
SZL6-1.25-A II
SZL6-2.5/350-A II
|
SZL8-1.25-A II
SZL8-1.25/280-A II
|
QXL2.8-0.7/95/70-A II
|
QXL4.2-1/115/70-A II
|
QXL5.6-1/95/70-A II
|
引風機
|
GY4-18 3# 右0°
|
H=3960Pa
Q=13000m3/h
|
GY6-18 # 右0°
|
H=4116Pa
Q=18000m3/h
|
GY8-18 # 右0°
|
H=3912Pa
Q=26163m3/h
|
電機 Y180L-4B3
|
N=22kW
|
電機 Y225S-4B3
|
N=37kW
|
電機 Y225M-4
|
N=45kW
|
鼓風機
|
GG4-12# 右225°
|
H=2740Pa
Q=6000m3/h
|
GG6-1 右225°
|
H=1960Pa
Q=8750m3/h
|
GG8-1 右 225°
|
H=2020Pa
Q=12000m3/h
|
電機 Y132S2-2
|
N=7.5kW
|
電機 Y132M-4
|
N=7.5kW
|
電機 Y132M-4
|
N=11kW
|
電動給水泵
|
DG6-25×7
|
H=175m
Q=6.3m3/h
|
DG 12-25×6
|
H=150m
Q=12.5m3/h
|
DG12-25×7
|
H=175m
Q=12.5m3/h
|
電機 Y132S2-2
|
N=7.5kW
|
電機Y160M1-2
|
N=11kW
|
電機 Y160M?-2
|
N=15kW
|
調速箱
|
GL-5P/II
|
無極調速
|
GL-10P/II
|
無極調速
|
GL-16P/I
|
無極調速
|
電機 YCT112-4A
|
N=0.55kW
|
電機 YCT112-4B
|
N=0.75kW
|
電機 YCT132-4A
|
N=1.1kW
|
出渣器
|
螺旋式
|
-
|
螺旋式
|
-
|
螺旋式
|
-
|
電機Y90L-6
|
N=1.1kW
|
電機Y90L-6
|
N=1.1kW
|
電機Y90L-6
|
N=1.1kW
|
除塵器
|
多管式XTD-4
|
-
|
多管式XTD-6
|
-
|
多管式XTD-8
|
-
|
名稱\型號及參數
|
SZL10-1.25-A II
SZL10-2.45/400-A II
|
SZL15-1.25-A II
SZL15-2.5/400-A II
|
SZL20-1.6-A II
SZL20-2.45/400-A II
|
SZL7-0.7/95/70-A II
|
QXL10.5-1/95/70-A II
|
QXL14-1.0/95/70-A II
|
引風機
|
GY10-18 3# 右0°
|
H=4018Pa
Q=32000m3/h |
Y5-47 12D# 右0°
|
H=3640Pa
Q=41540m3/h
|
Y5-47-No .12.4D 右0°
|
H=3860Pa
Q=50760m3/h
|
電機 Y250M-4
|
N=55kW |
電機 Y280S-4
|
N=75kW
|
電機 Y280M-4
|
N=90kW
|
鼓風機
|
10TG-No.8 1D 右225°
|
H=2352Pa
Q=15000m3/h |
G4-73-119D 右225°
|
H=2670Pa
Q=24000m3/h
|
G4-73-11 右225°
|
H=2656Pa
Q=26000m3/h
|
電機 Y160L-4
|
N=15kW |
電機 Y200L-4
|
N=30kW
|
電機 Y225S-4
|
N=37kW
|
電動給水泵
|
DG12-25×8
|
H=200m
Q=12.5m3/h |
DG25-30×5
|
H=150m
Q=25m3/h
|
DG25-30×7
|
H=210m
Q=25m3/h
|
電機 Y160M?-2
|
N=15kW |
電機 Y180M-2
|
N=22kW
|
電機 Y200L?-2
|
N=30kW
|
調速箱
|
GL-16P/I
|
無極調速 |
GL-20P/II
|
無極調速
|
GL-20P/II
|
無極調速
|
電機 YCT132-4A
|
N=1.1kW |
電機 YCT132-4B
|
N=1.5kW
|
電機 YCT132-4B
|
N=1.5kW
|
出渣器
|
螺旋式
|
- |
螺旋式
|
-
|
GBC-35B刮板式
|
-
|
電機Y90L-6
|
N=1.1kW |
電機 Y100L-6
|
N=1.5kW
|
電機
|
N=1.5kW
|
除塵器
|
多管式XTD-10
|
- |
多管式XTD-15
|
-
|
多管式XTD-20
|
-
|
表中數據如因改型而發生變動恕不預告，產品以實物為準。
|
