高效節能鍋爐，節能效果顯著.熱效率超過100%，環保效果明顯.減少排放。

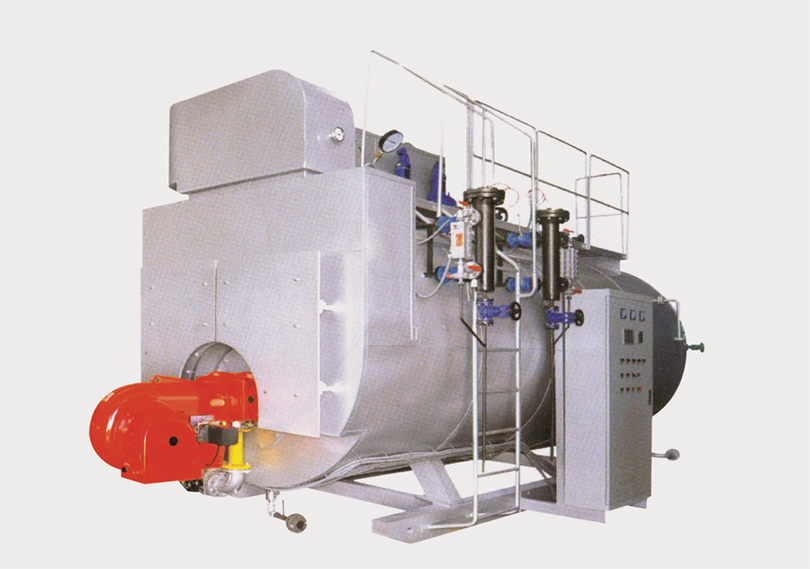

冷凝式鍋爐

高效節能鍋爐，節能效果顯著.熱效率超過100%，
環保效果明顯.減少排放。

鍋爐特性描述

錫湖高效節能型燃油燃?xì)忮仩t是在分析和總結煙氣中得水蒸氣冷凝率與排煙溫度的關系、冷凝率與效率的關系以及冷凝水對不同鋼種腐蝕速率等研究基礎上，通過設計合理的受熱面，降低排煙溫度，使煙氣中的水蒸汽達到設計要求的冷凝率，吸收和利用提高鍋爐效率的一種冷凝式鍋爐。

工作原理

排煙溫度是鍋爐基本參數之一，選擇較低的排煙溫度可以降低鍋爐的排煙損失，有利于提高鍋爐的 熱效率。如果鍋爐的排煙溫度降到足夠低的水平.那么煙氣中呈過熱狀態的水蒸汽就會凝結而釋放出汽 化熱被鍋爐吸收利用。

性能特點

節能效果非常顯著。以燃料的低位熱值計算.熱效率超過100%；更加環保.煙氣中的有害成分溶于 冷凝水，有效減少排放，提高排放指標。

鍋爐系統(常溫20°C)

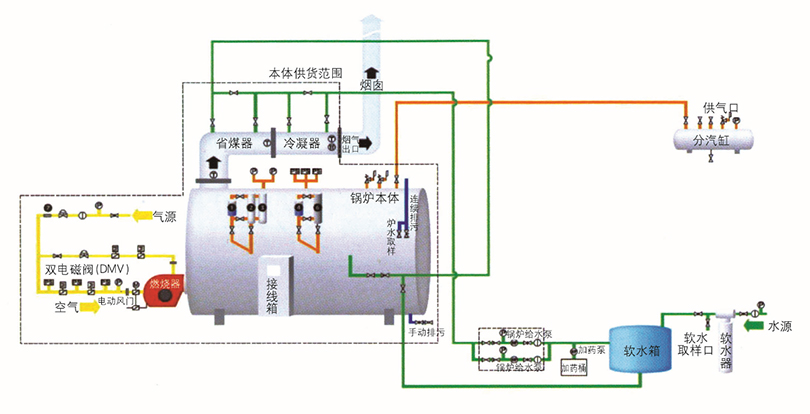

鍋爐房系統圖

冷凝式鍋爐設計理念

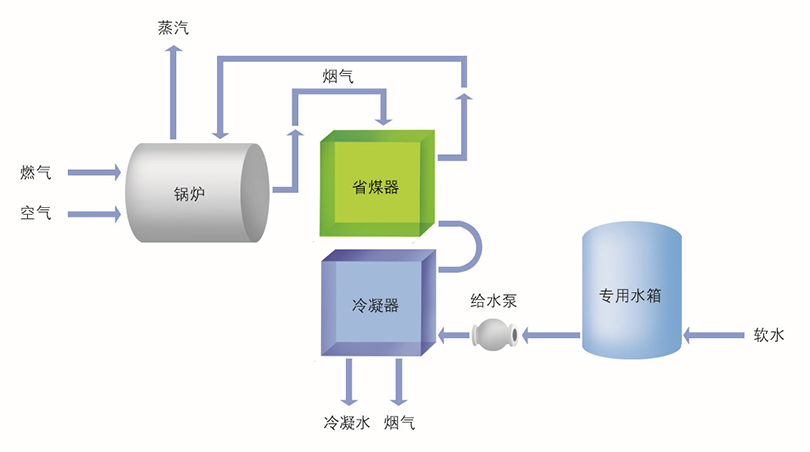

冷凝余熱回程系統

冷凝式鍋爐的設計準則是控制煙氣溫度低于水露點溫度。對蒸汽鍋爐來講如采用熱力除氧，給水溫度達到104°C ，通過煙氣→給水的換熱來達到煙氣中水蒸氣的冷凝顯然是不可能的。因此我公司采用獨立設置的冷凝器將為進除氧器的軟水(常溫水)與煙氣換熱，來達到煙氣冷凝的目的。

冷凝余熱回收裝置材料

油氣燃燒后的產物中含有SO?、NOx等有害物質，溶于煙氣的冷凝水具有較強的酸性。因此冷凝余熱回收裝置必須采用耐腐蝕材料。我公司冷凝器管采用理想的"耐硫酸低溫露點腐蝕"專用鋼材ND鋼， 耐腐蝕性能、耐氯離子腐蝕優良。與煙氣接觸的冷凝器煙道鋼板表面噴涂耐腐蝕瀝青漆。

冷凝水的回收、排放

鍋爐排放物主要包括COx、NOx. SOx等，其中NOx、SOx可形成酸雨；CO?可形成溫室效應。因此控制鍋爐大氣污染的排放就顯得非常重要。冷凝式鍋爐一方面因?yàn)槠涓咝剩剂虾牧繙p少.污染排放物也相應減少。另一方面冷凝水可以吸收部分COx、NOx, SOx，大大降低了污染物的排放。因此冷凝水呈酸性，可以設置一中和池，將冷凝水排放到中和池，定期檢查中和池的PH值。

冷凝式鍋爐結構特點

鍋爐本體結構特點

※冷凝系列鍋爐整體布置采用臥式濕背結構，燃燒室中心低位布置，換熱煙管左右對稱分布的設計思想，換熱符合均勻穩定，有利于工質側汽水循環，限度的減少缺水事故的發生，提高鍋爐安全性。

※波形爐膽和強化傳熱元件螺紋煙管的合理應用，不僅強化高溫?zé)煔獾奈闪鱾鳠岫矣行諣t體的熱脹冷縮。

※鍋爐采用大爐膽大鍋殼受熱面的設計思想，燃燒完全，不易積炭，節約燃料，具有效率高出力足，超負荷能力強的顯著特點。

冷凝換熱器

※布置于鍋爐頂部，結構緊湊，無占地面積。

※逆流布置結構，換熱溫差大，傳熱性能好。

※采用特殊ND鋼的材料，耐冷凝水腐蝕性好，大大提高了使用壽命。

※采用合理的煙道結構，冷凝水易于排放收集處理。

自控系統

※采用燃燒器PID調節技術，配置歐洲進口燃燒器，實現空燃比的配置，從而達到燃料的充分燃燒。

※鍋爐給水采用變頻給水方式，通過改變水泵電機運行頻率改變進水量的同時改變水泵的功率，實現節能給水，降低電耗。

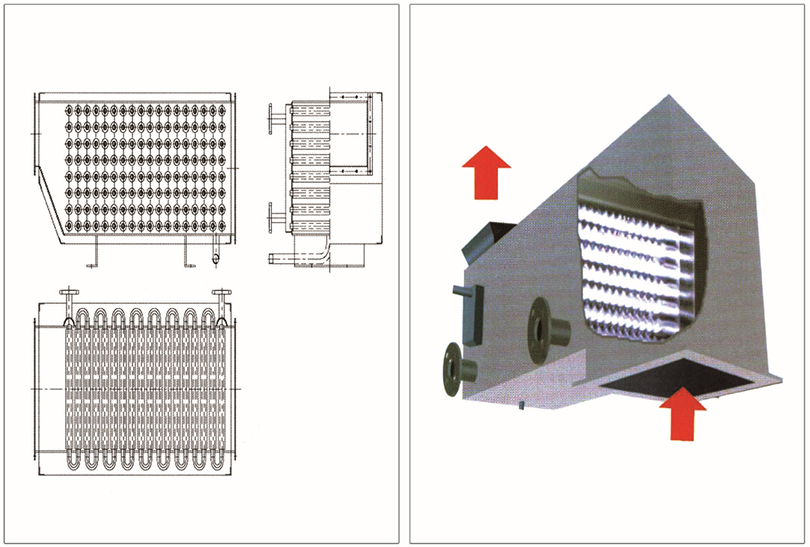

冷凝器三維結構示意圖

冷凝式鍋爐節能效益分析

注：負荷率按70%，每天按8小時，一年按300天，天然氣按3.2元/NM³計算。
